Монтажная инструкция

Общие сведения

Система домашней автоматизации TouchOn строится на базе сервера, контроллера и дополнительных модулей (при необходимости). Все они работают по сети Ethernet и для их объединения необходим коммутатор или роутер, который подбирается исходя из количества оборудования

Для управления и мониторинга системы, обязательно необходим маршрутизатор Mikrotik любой серии.

Сервер, контроллеры и дополнительные модули TouchOn устанавливается на DIN рейку и имеют по одиному Ethernet порту и клеммы для подключения питания. Конфигурация системы происходит через админ-панель, которая доступна через Web-интерфейс сервера.
Почти все управляемые устройства и датчики подключаются на контроллер TouchOn.

Назначение портов контроллера:

Инструкция по настройке контроллера
Характеристики сервера TouchOn

Схема сети:

Настройка_Mikrotik

Освещение

• Каждая группа освещения подключается отдельным кабелем от контроллера
• К выключателям, напрямую от ЩР, тянется витая пара UTP 4 pr cat5e на один кабель можно подключить 4 импульсных выключателя (звонкового типа) или 2 сенсорных (цифровых).
• На каждую клавишу, программно, можно настроить до 3 действий (одно нажатие, два или удержание), соответственно 1 клавиша может управлять 3мя группами освещения
• Все кабеля коммутируются в контролер
• Проходные переключатели реализуются настройкой контролера, поэтому любой выключатель может выключать любую группу света или несколько групп сразу. Соответственно размещать в помещении можно их как удобно. Количество ограничено только количеством портов на контроллере и кол-вом контроллеров.
• Диммируемые группы LED освещения 0-10 Вольт подключается через блок питания с поддержкой управления 0-10 Вольт. К блоку питания прокладывается кабель и кабель UTP5e
• Диммируемые группы LED освещения Push Dim подключаются через блок управления Push Dim. К блоку питания прокладывается кабель и кабель UTP5e

Подключение обычных ламп

Группы освещения подключаются к любым выходам контроллера P7-P13, P22-P28 Выключатели подключаются на дискретные входы Р0-Р6, Р15-Р21

Для удобства, при большом количестве групп освещения в одном помещении, можно использовать кабель ВВГ5х1.5

Настройка выключателей на контроллере TouchOn
Настройка порта типа OUT на контролере TouchOn

Схемы подключения

Диммируемый свет управление 0-10В

Диммируемая группа освещения 0-10В подключается при помощи блока питания с управлением по 0-10В со стороны нагрузки и модулем TouchOn 0-10V со стороны ЩР. Блок питания светодиодной ленты может располагаться как непосредственно возле светодиодной ленты, так и в распред. щите системы. Зависит от архитектуры системы и от используемых кабелей.
От блока питания до ЩР используется кабель ВВГ и витая пара UTP для управления.
Настройка порта типа I2C для подключения модуля 0-10V

Схемы подключения:

Диммируемый свет, управление с контроллера

Диммировать светодиодные ленты с питанием постоянным током 12-24В можно напрямую с контроллера, на порту которого стандартное реле заменено на модуль Мосфет.

Инструкция по смене реле в контроллере

Предельная сила тока в таком случае 8A.

Подключение: NO - минус источника питания, P - минус светодиодной ленты, NC - плюс источника питания и плюс ленты
Инструкция по настройка порта типа OUT (Диммер)

Схема подключения

Диммируемый свет RGBW ленты

Для управления RGBW-лентой используется дополнительный модуль WB-LED от компании Wiren Board.
Модуль монтируется на DIN-рейку, подключается по RS-485 к серверу TouchOn. Контакты ленты подключаются к соответствующим портам на модуле

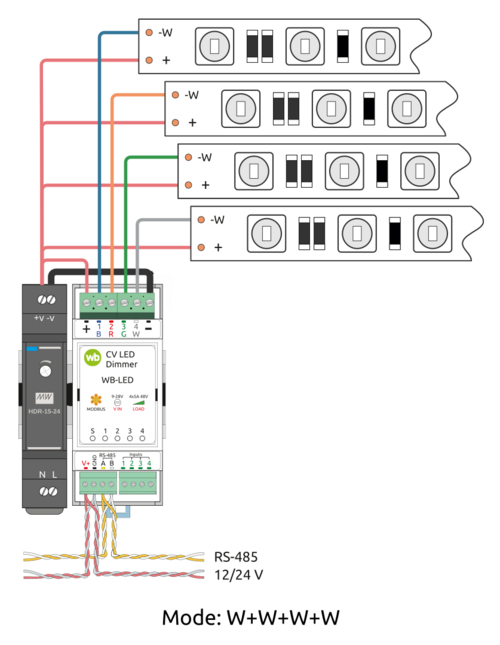

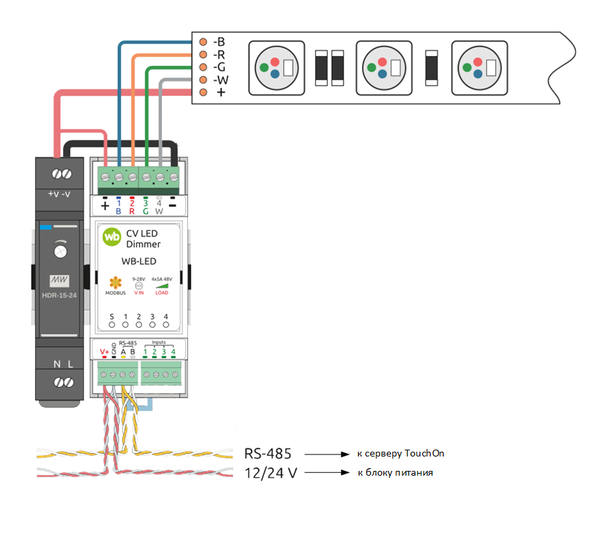

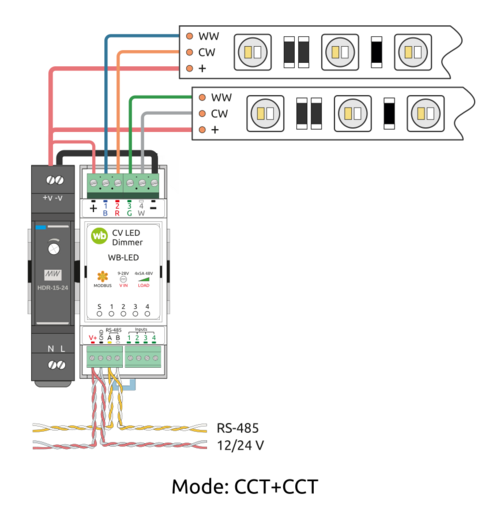

Схема подключения:

Устройство монтируется на стандартную DIN-рейку шириной 35 мм и занимает пространство в два DIN-юнита.

Клеммный блок «V+ GND A B» с шагом 3.5 мм служит для подключения питания и управления по шине RS-485. Для стабильной связи с устройством важно правильно организовать подключение к шине RS-485.

Если устройства, подключенные к шине RS-485, питаются от разных источников питания, их клеммы GND должны быть соединены, подробнее.

Назначение клемм выходов и питания:

1(R), 2(G), 3(B), 4(W) — управляющие контакты, «минусы» каналов одной или нескольких лент. + — «плюс» блока питания ленты. Подключать клемму к блоку питания ленты обязательно, если не подключить, то при длинном проводе и большой мощности диммер сгорит. − — «минус» питания ленты, используйте толстый провод — по нему течёт суммарный ток четырёх каналов. +V, GND — питание логической части модуля.

DALI управление светом

Управление светом по протоколу DALI происходит при помощи Шлюза DALI GW2.
Настройка параметров световых приборов DALI происходит через приложение TouchOn или с помощью панелей DALI

Схема подключения устройств.

Выключатели

В качестве выключателя используются кнопки возвратного типа без фиксации. Это нужно для того, чтобы можно было реализовать функции двойного и длительного нажатий. Для подключения выключателей используется 4 парный кабель UTP5e. К одной витой паре можно подключить 4 кнопки обычного выключателя или 3 кнопки сенсорного

Для подключения одной кнопки выключателя, используется один дискретный порт контроллера P0-P6, P15-P21

Соответственно к одному контроллеру можно подключить 14 клавиш выключателей.
Инструкция по настройке дискретных входов IN

Сенсорные выключатели подключаются на цифровые порты P30-P44, P14 и P20. Так же к сенсорным выключателям необходимо питание, его можно взять с выходов питания контроллера +3V. Сенсорные выключатели можно подключить и к портам P0-P6, P15-P21, но для этого нужно перевести дискретные порты в цифровые при помощи перемычек за лицевой панелью контроллера.

Схема подключения:

Управляемые розетки

Управляемые розетки подключаем на выходы контроллера P7-P13 и P22-P28.

Максимальная нагрузка на выходные реле контроллера 16А

Для подключения нагрузок больше 16А необходимо использовать контактор.
Настройка порта типа OUT на контролере TouchOn

Схема подключения управляемой розетки:

Схема подключения через контактор:

Подключение устройств по ModBus

Подключение устройств по протоколу ModBus/RS485 осуществляется на порт RS485 сервера Touchon.
С помощью этого интерфейса мы имеем возможность управлять следующими устройствами:
- Электрокарнизами
- Кондиционерами
- Системой вентиляции
- Системой отопления
- Другими устройствами.
Все устройства подключаются последовательно. В одну шину можно объединять устройства разных типов.

Схема RS485:

Отопление и климат

Система управления отоплением и климатом это комплекс автоматизации TouchOn, объединяющий в себе комнатные, уличные датчики и системы отопления, кондиционирования, вентиляции и увлажнения.

Сервоприводы

Рекомендуем использовать нормально-открытые сервоприводы (NO). Сервоприводы можно объединять в группы.
Для управления радиаторами, сервоприводы устанавливаются, либо на коллектор, либо непосредственно на радиатор, в зависимости от конкретной системы отопления.

Сервоприводы  подключаются к любому выходу контроллера Р7-Р13, Р22-Р28 на NO контакт.

Кабель ПВС или ШВВП 2х0,75 от контроллера к сервоприводу

Схема подключения сервоприводов:

Электрический теплый пол

Электрический теплый пол подключается через контактор на любой выход контроллера Р7-Р13, Р22-Р28. Соответственно на один контроллер TouchOn можно подключить до 14 контуров электрических теплых полов.
Датчик температуры пола и воздуха подключается на любой цифровой вход контроллера Р30-Р44, Р14, Р29.
Схема подключения датчика температуры воздуха
Схема подключения датчика температуры пола
Включение и выключения контуров теплого пола можно настроить как по датчику температуры пола, так и по датчику температуры воздуха. Настройка включения/выключения производится в панели администратора сервера или непосредственно на контроллере при отсутствии сервера.

Схема подключения

Котел по шине

Управление котлами возможно по протоколам EBUS и OpenTherm. Для этого требуется установка в щит дополнительного шлюза NEVOTON BEG-3-1-1-W Ebus-Modbus или BEG-3-0-1-W Opentherm-Modbus. К серверу Touchon Шлюз подключается по RS485 последовательно с другими устройствами Modbus.

Схема подключения

Котел по сухому контакту

Для подключения котла к контроллеру используем контакты подключения комнатного регулятора температуры на клеммной колодке котла и любой NC выход контроллера. При размыкании цепи контроллером котел будет выключать режим отопления, оставаясь в режиме подогрева воды. По такому принципу подключаются большинство электрических и газовых котлов.

Пример подключения электрического котла Vaillant 18/14.

Бойлер

Для подключения бойлера ГВС необходимо смонтировать отдельный силовой кабель (сечение и тип в зависимости от мощности) от распределительного щита до бойлера. Подключение к контроллеру TouchOn производить при помощи контактора.
 Cмонтировать кабель UTP от контроллера Touchon до бойлера для подключение датчика температуры.

Группа быстрого монтажа

Подключение группы быстрого монтажа:

• отдельный кабель ПВС или ШВВП 4х0,75 на клапан подмеса;
• отдельный кабель питания на насос;
• отельный кабель UTP для датчика температуры.

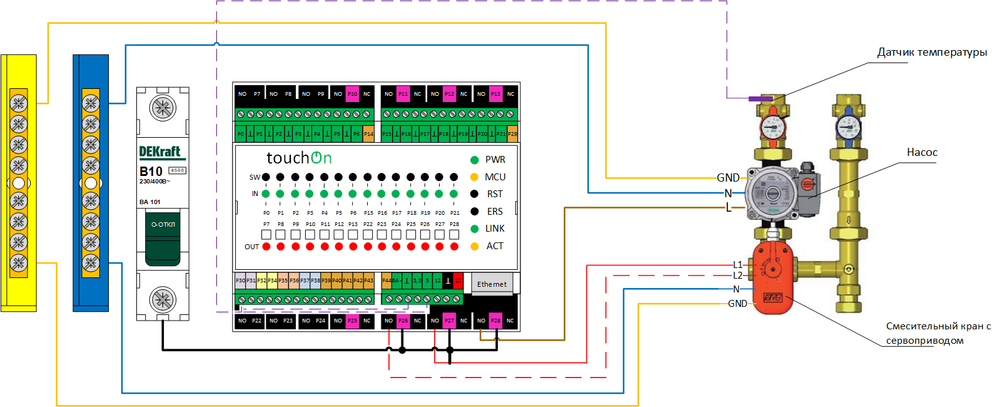

Схема:

Насосы

Подключение насосов, которые играют важную роль в жизнедеятельности системы отопления водоснабжения и которые в основном в работе (скважинные насосы, циркуляционные насосы, компрессоры биостанций и др.), подключаются на нормально-замкнутые контакты контроллера. Контакты NC есть на портах Р10-Р13 и Р25-Р28.
Насосы, которые в основном не в работе и включаются только по каким-то нуждам или условиям (насос полива или циркуляционный насос отопления бани), лучше подключать на нормально-открытые контакты портов NO.

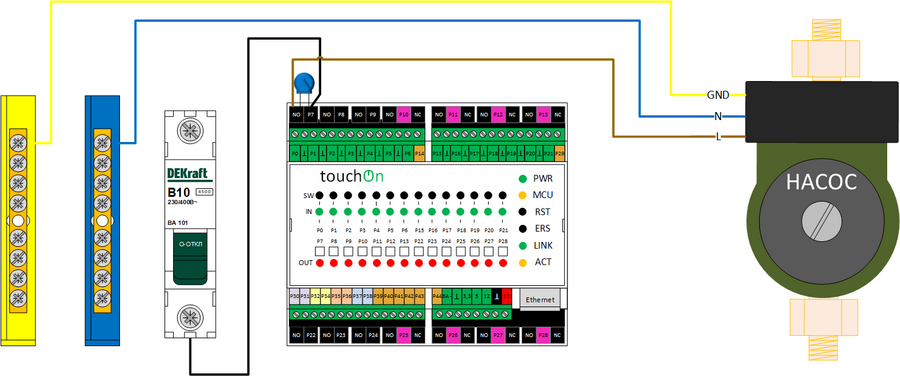

Схема подключения:

Кондиционеры по RS485 MODBUS

Для управления кондиционерами и сплит системами используются специализированный шлюз ONOKOM, который функционирует по RS485 MODBUS RTU.
В зависимости от производителя и модели оборудования подбирается соответствующий шлюз.

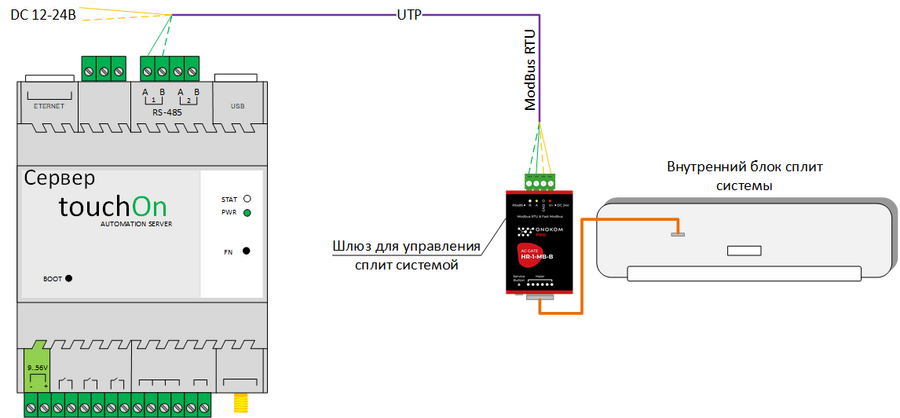

Общая логическая схема подключения устройств:

Водоснабжение

Насосы

Подключение насосов, которые играют важную роль в жизнедеятельности системы отопления водоснабжения и которые в основном в работе (скважинные насосы, циркуляционные насосы, компрессоры биостанций и др.), подключаются на нормально-замкнутые контакты контроллера. Контакты NC есть на портах Р10-Р13 и Р25-Р28.
Насосы, которые в основном не в работе и включаются только по каким-то нуждам или условиям (насос полива или циркуляционный насос отопления бани), лучше подключать на нормально-открытые контакты портов NO.

Схема подключения:

Двухходовой клапан

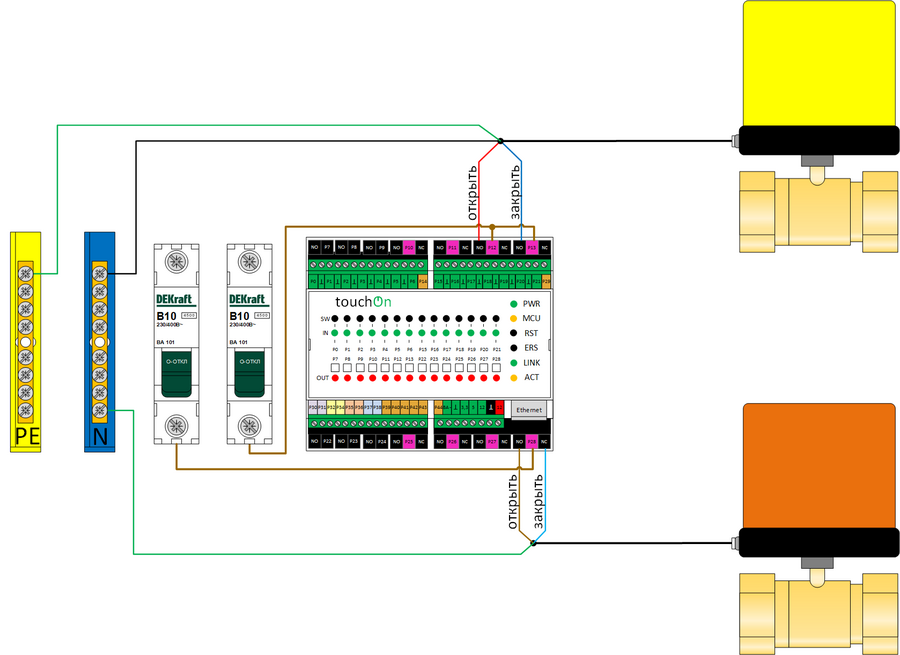

Двухходовой клапан подключается напрямую к контроллеру, схема подключения зависит от типа клапана.

Для подключения монтируется отдельный кабель от насоса до контроллера.

Пример подключения шаровых кранов Neptun и Aramox(Китай):

Датчик протечки

К контроллеру TouchOn можно подключать любые датчики протечки. Датчики протечки подключаются на любые дискретные входы: P0-P6, P15-P21

ВАЖНО! Некоторые датчики протечки требуют подключение электропитания. Перед установкой обязательно читайте инструкцию!

Схема подключения:

 В настройках порта IN контроллера, необходимо выбрать режим работы порта P&R (устройство реагирует как на замыкание, так и на размыкания контакта.)

Счетчики

Счетчики с импульсным выходом подключаем к любому свободному дискретному порту P0-P6, P15-P21 Каждый импульсный счетчик в отдельный дискретный вход.

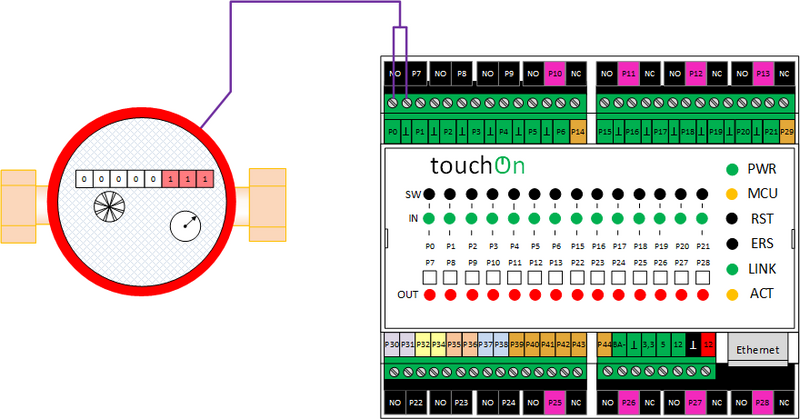

Схема подключения:

Электрокарнизы

Электрокарниз сухой контакт

При управлении по сухому контакту необходимо смонтировать отдельный UTP кабель от контроллера TouchOn до каждого карниза. Подключение на два выхода NO контроллера TouchOn. Р7-Р13, Р22-Р28
Электропитание карниза предусмотреть от любой электрогруппы

Пример подключения раздвижного эл.карниза Onviz :

Электрокарниз RS485

При использовании карниза с интерфейсом RS485 к карнизам необходимо подвести кабель питания(ВВГ) и кабель управления (UTP). Кабель UTP монтируется по схеме шина: от сервера к карнизу №1, затем от карниза №1 к карнизу№2 и так далее.

На последнем карнизе необходимо устанавливать резистор 120 Ом.

Электропитание карниза можно взять с общего электропитания в комнате, либо протянуть отдельную группу

Схема подключения:

Электрокарниз фазное управление

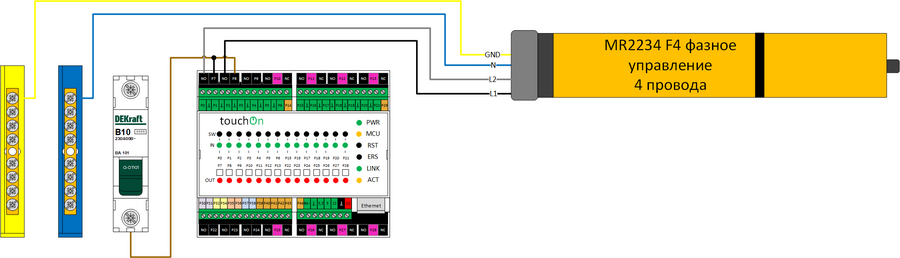

В случае фазного управления необходимо использовать прямой питающий кабель от контроллера к устройству. Поэтому необходимо тянуть питающий кабель к каждой шторе (или другому устройству с фазным управлением) отдельно. Подключаются к любому выходу контроллера по следующей схеме:

Датчики

Датчик температуры воздуха

Датчик температуры воздуха TouchOn] выпускается в техническом исполнении.Подключается к любому цифровому входу. Р14,Р29,Р30-Р44. Монтируется в установочную коробку или в накладной корпус.

Для подключения используется отдельный кабель UTP, 2х или 4х парный.

Схема подключения к контроллеру:

Датчик температуры пола

Датчик температуры пола подключается к любому цифровому входу. Р14,Р29,Р30-Р44 через плату сопряжения (входит в комплект датчика).

Для подключения используется отдельный кабель UTP, 2х или 4х парный.

Для датчика температуры теплого пола закладывается гладкостенная труба до заливки стяжки пола. Труба должна выходить над витками теплого пола, но находится в стяжке. Закладную трубу можно поднять до выключателя или коробки Датчика температуры воздуха и произвести там коммутацию

Схема подключения к контроллеру:

Датчик влажности и температуры

Датчик температуры и влажности устанавливается в основном в санузлах и в помещения, где необходимо принудительно включать вентиляцию. HTU21D - крохотный цифровой датчик для шины I2C. Размеры его платы всего 15 х 15 мм. Подключение датчика производится на два любых цифровых порта контроллера. Р30-Р43, Р14,Р29 Питание 3.3В тоже берем с соответствующего выхода контроллера. Рекомендуем устанавливать датчик на высоте 1,6-1,7 м.

Для подключения используется отдельный кабель UTP, 2х или 4х парный.

Схема подключения к контроллеру:

Датчик уличный

Уличный датчик измеряет сразу несколько параметров (Освещенность, температуру, давление, влажность). Монтируется на несолнечной стороне здания.
Подключение датчика производится на три любых цифровых порта контроллера. Р30-Р43, Р14,Р29 Питание 12В тоже берем с соответствующего выхода контроллера.

Для подключения используется отдельный кабель UTP, 2х или 4х парный.

Схема подключения к контроллеру:

Датчик присутствия

Датчик присутствия подключается на любые дискретные входы P0-P6, P15-P21. Питание датчика подключается с выхода 12V контроллера.

Для подключения используется отдельный кабель UTP, 2х или 4х парный.

Схема подключения к контроллеру:

Датчик движения

Датчик движения потолочный подключается на любой дискретный вход P0-P6, P15-P21. При обнаружении движения в радиусе действия, датчик замыкает выходные контакты на время 5сек-5минут. Питание датчика подключается с выхода 12V контроллера.

Для подключения используется отдельный кабель UTP, 2х или 4х парный.

Схема подключения к контроллеру потолочного датчика движения :

Настенный датчик движения относится к охранным датчикам и в нормальном положении контакты замкнуты. Соответственно обнаружении движения датчик размыкает контакты и котроллер воспринимает это как сигнал тревоги. При необходимости такие датчики можно объединять в шлейф.

Схема подключения настенного охранного датчика:

Датчик расстояния

Датчик расстояния подключается в контроллер на любой дискретный вход контроллера P0-P6, P15-P21

Для подключения используется отдельный кабель UTP для каждого датчика, 2х или 4х парный.

Схема подключения датчика к контроллеру:

Датчик дыма

Датчик дыма подключается на любой дискретный вход P0-P6, P15-P21

К примеру Рубеж ИП-212-141 Для подключения датчика к контроллеру требуется всего 2 провода. Датчик можно подключить к любому дискретному порту контроллера Р0-Р6, Р15-Р21. Никаких дополнительных резисторов, диодов или чего бы то ни было еще - не нужно. Никакого дополнительного питания не нужно! К одному входу можно подключить до 4-х пожарных датчиков шиной. В этом случае первый сработавший датчик включает вход исполнительного модуля, а второй датчик (если дым до него еще не дошел) продолжит моргать в дежурном режиме. Если важно определить какой именно датчик сработал, то следует подключать каждый датчик к отдельному порту. Если же нужно определять только сам факт задымления, то можно подключать несколько датчиков к одному порту (до 4-х)

Схема подключения:

Датчик открытия

К контроллеру TouchOn можно подключить любой проводной неадресный датчик открытия NO или NC. Датчик открытия подключается на любой дискретный вход P0-P6, P15-P21

Для подключения используется отдельный кабель UTP, 2х или 4х парный.

Схема подключения к контроллеру:

Датчик напряжения

Датчик напряжения

Схема подключения датчика:

Датчик тока

Датчик тока в техническом исполнении. Определяет наличие тока в проводнике.

Схема подключения:

Датчик протечки

Пример схемы подключения датчика Астра-361

Датчик CO2

Датчик CO2 подключается по I2C шине.
Настройка датчика на контроллере

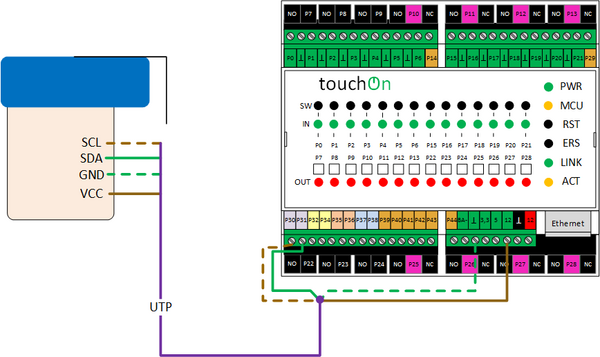

Схема подключения датчика

СКУД

Для обеспечения контроля доступа в помещения в системе TouchOn можно использовать любые электромеханические и электромагнитные замки и любые считыватели, которые работают по протоколу Wiegand 26-42.
Считыватели подключаются на любой дискретный вход контроллера через контроллер замка Z5R relay или аналогичный. Кнопку выхода можно подключить как к контроллеру Z5R relay, так и к любому цифровому входу контроллера. Контроллер замка Z5R Relay можно располагать как непосредственно возле двери, так и возле контролера в щите.

Если в помещениях клиента планируется СКУД, то к двери необходимо тянуть кабель ПВС или ШВВП 2х0,75, для подключения питания электрозамка, один кабель UTP5e для подключения считывателя и один кабель UTP для датчика открытия двери (геркон).

Общая схема СКУД:

Подключение считывателя и кнопки

Считыватель подключается через контроллер замка Z5R relay по Wiegand26. Можно использовать любой считыватель, работающий по данному протоколу. Тип используемых карт будет зависеть от типа выбранного считывателя.

ВАЖНО: При подключении DATA0 и DATA1 используйте провода из разных пар кабеля UTP. Например зеленый и синий или бело-зеленый и бело-синий.

Все ключи хранятся в контроллере Z5R, поэтому при записи мастер ключей и добавлении новых ключей работаем с инструкцией контроллера Z5R.

Схема подключения считывателя:

Для совместной работы контроллера замка и контроллера TouchOn в Z5R relay нужно установить перемычку в положение 1 (Режим электромеханического замка). Такой режим нужно использовать при использовании любого замка.

Замок электро-механический NO/NC

Рассмотрим подключение замка на примере ST-DB510MLT. Можно подключать и другие аналогичные замки. В данном случае имеем: Нормально-открытый соленоидный замок ST-DB510MLT предназначен для работы в составе систем контроля доступа с электронным управлением блокировкой дверей и имеет силу удержания 1000 кг.

Замок подключается на любой NO выход контроллера P7-P13 и P22-P28

Управление замком осуществляется подачей или отключением напряжения питания 12В.

Данный замок имеет встроенный геркон, он подключается на любой вход контроллера TouchOn Р0-Р6, Р15-Р12. Система мониторит положение двери и если дверь открыта, то система не даст замку закрыться.

Схема подключения:

Замок электромагнитный

Электромагнитный замок подключается к любому NC выходу Р10-Р13 и Р25-Р28 контроллера. Соответствующее питание замка подается на порт контроллера, зависит от конкретного замка

Схема подключения:

Замок электромеханический реверс полярности

Электромагнитный замок который управляется путем смены полярности тока, подключается к двум выходам контроллера, которые имеют контакт NC. Р10-Р13 и Р25-Р28

Минус с блока питания подключаем к NC контактам, плюс к NO. На контакты P подключаем провода замка.

Схема подключения:

Ворота

Для подключения автоматики ворот необходимо смонтировать кабель UTP (витая пара) от платы управления двигателем ворот до контроллера TouchOn.

Клеммы управления на двигателе ворот подключаем на любые NO выходы контроллера TouchOn  P7-P13 и P22-P28.

Схема подключения на примере двигателя откатных ворот:
