Освещение
- Каждая группа освещения подключается отдельным кабелем от контроллера
- К выключателям, напрямую от ЩР, тянется витая пара UTP 4 pr cat5e на один кабель можно подключить 4 импульсных выключателя (звонкового типа) или 2 сенсорных (цифровых).
- На каждую клавишу, программно, можно настроить до 3 действий (одно нажатие, два или удержание), соответственно 1 клавиша может управлять 3мя группами освещения
- Все кабеля коммутируются в контролер
- Проходных переключателей нет, им может быть любой выключатель, настройка происходит в контролере, поэтому размещать можно их где угодно и удобно
- Диммируемые группы LED освещения 0-10 Вольт подключается через блок питания с
поддержкой управления 0-10 Вольт. К блоку питания прокладывается кабель и кабель UTP5e
-Диммируемые группы LED освещения Push Dim подключаются через блок управления Push Dim.
К блоку питания прокладывается кабель и кабель UTP5e

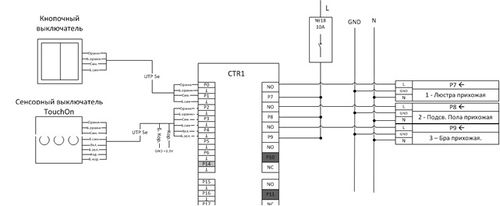

Группа освещения. Обычные лампы
Группы освещения подключаются к любым выходам контроллера P7-P13, P22-P28
Группа освещения. Диммер 0-10В
Диммируемая группа освещения подключается при помощи блока питания с управлением по 0-10V со стороны нагрузки и блоком диммируемых групп со стороны ЩР. Блок питания устанавливается возле светильника и рассчитывается по мощности в зависимости от мощности используемых осветительных проборов и длинны диодной ленты. От блока питания до ЩР используется кабель ВВГ и витая пара UTP 5e для управления
